Vaillant ecotec kombi parçaları
Bu sayfada, Vaillant ecotec kombi kazanının içindeki başlıca bileşenlerin çoğu, işlevleri ve her bir bileşenle ilişkili bazı arıza kodları ayrıntılı olarak açıklanmaktadır.
Vaillant ecotec kombi parçaları
Vaillant Ecotec Kombi Kazanının Bireysel Bileşenleri ve İşlevleri
| 1) Birincil Isı Eşanjörü 2) Hava Giriş Borusu 3) Basınç Sensörü 4) Gaz Vanası 5) Plakalı Isı Eşanjörü 6) Otomatik Baypas |
7) Su Sensörü 8) Termal Sigorta 9) Brülör Kapağı 10) Genleşme Tankı 11) Ateşleme Elektrodu 12) Fan |
13) Otomatik Hava Tahliye Vanası 14) Baskılı Devre Kartı 15) Yön Değiştirme Vanası 16) Pompa 17) Basınç Tahliye Vanası |

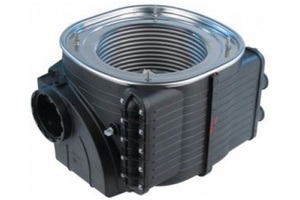

Birincil Isı Eşanjörü
Birincil ısı eşanjörü, kazanın sıcak su üretimi ve ısıtma için ihtiyaç duyduğu tüm ısıyı üretmekten sorumludur.
İlk Ecotec modellerinde Giannoni adlı bir şirket tarafından üretilen ısı eşanjörleri kullanılıyordu. Daha sonraki modellerde ise Sermeta tarafından üretilen ısı eşanjörleri kullanılıyor.
Ana ısı eşanjörüyle ilgili arıza kodları arasında F.76 arıza kodu da bulunmaktadır.
Çok sık rastlanan bir arıza kodu olmasa da, F.76 ana ısı eşanjörüyle doğrudan ilgili görebileceğiniz tek arıza kodudur.
Isı eşanjörünün üst kısmında değiştirilemeyen bir termal sigorta ( 8 numaraya bakınız ) bulunmaktadır. Bu sigorta atarsa, ısı eşanjörünüzün tamir edilemeyecek durumda olduğu ve değiştirilmesi gerektiği anlamına gelir.
Genellikle F.76 arızası kalıcıdır ve kombi çalışmaz, ancak bazı Vaillant kombilerinin aralıklı olarak çalıştığını ve sıfırlanabildiğini gördüm.
F.76 arıza kodu genellikle ısı eşanjörünün aşırı ısınmasından kaynaklanır; bu durum ise ısı eşanjöründe tıkanıklıklar veya hava bulunması nedeniyle olabilir.
Ana ısı eşanjöründe arıza belirtisi göstermeyebilecek diğer sorunlar arasında çalışırken çıkan yüksek ses yer alır. Bu ses, yüksek bir uğultu veya titreşim sesi olarak tanımlanabilir.
Kulağa hoş gelmeyebilir ama böyle bir durumla karşılaşırsanız kombiyi kullanmaya devam etmeniz genellikle sorun yaratmaz.
Bu ses, ısı eşanjörünün içindeki bobinlerden birinin içinde suyun kaynamasından (kaynama) kaynaklanmaktadır. Bu sorunu çözmek genellikle ısı eşanjörünün değiştirilmesini gerektirir, çünkü temizlenmesi zordur.
Birincil ısı eşanjörünün bakımı yapılabilir bir parçasıdır, ancak genellikle sadece brülör tarafına bakım yapılabilir.

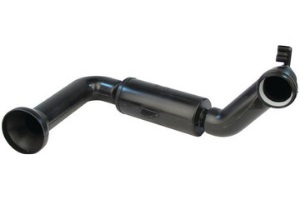

Hava Giriş Borusu
Bu kısım hakkında söylenecek fazla bir şey yok aslında. Gerçekte bir hava filtresi değil, ancak gürültüyü azaltmak için içinde bir sünger bulunuyor. Bu parça çıkarılırsa, hava/gaz oranını etkilediği için kombi düzgün çalışmaz.
Brülör kapağı contasının arızalanıp erimesi dışında genellikle arıza yapmaz.
Hava giriş borusu tamir edilemeyen bir parçadır.

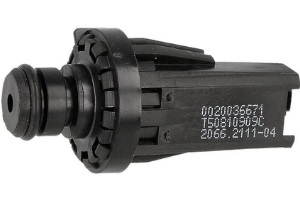

Basınç Sensörü
Basınç sensörü, tasarımında bu parçayı kullanan Vaillant kazanlarında sık rastlanan bir arıza noktasıdır.
Basınç sensörüyle ilgili yaygın arıza kodları arasında F.75 arızası (çok yaygın), F.22 (düşük sistem basıncı anlamına gelir) ve nadiren de F.73 arızası (baskılı devre kartının sensörle iletişim kuramaması) yer alır.
Basınç sensörü tıkanmaya veya doğru okuma yapmamaya eğilimlidir.
Basınç sensörü iki görev üstlenir. Birincisi, kazanın içindeki basıncı bilmesini sağlar, ikincisi ise pompa çalıştığında basınçtaki küçük bir artışı algılar.
Sensör veya pompa arızalıysa kazan çalışmaz ve F.75 hata kodunu verir.
Basınç sensörü tamir edilemeyen bir parçadır, ancak doğru çalışıp çalışmadığını görmek için test edilebilir.

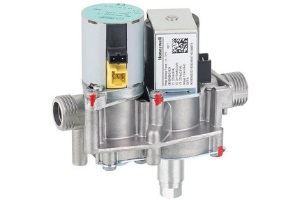

Gaz Vanası
Gaz vanası, brülöre doğru miktarda gaz verilmesinden ve talep olmadığında brülöre gaz akışının durdurulmasından sorumludur.
Modern Vaillant kazanları modülasyon özelliğine sahiptir; bu da verimliliği artırmak için brülör çıkışının veya hızının yüke bağlı olarak değiştiği anlamına gelir. Kazan modülasyon özelliğine sahip olması için fan hızı değişken olmalı ve gaz vanası, fan hızına uyacak şekilde gaz akışını azaltmalıdır.
Gaz vanasıyla ilgili yaygın arıza kodları arasında F.28 (brülör yanmıyor) ve F.29 (brülör çalışma sırasında sönüyor) yer almaktadır.
2012 ve sonrasındaki daha yeni modellerde, F.28 veya F.29 arıza koduyla birlikte F.54 arıza kodunu da görebilirsiniz.
2005-2012 yılları arasında üretilen Vaillant ecotec kombi kazanlar oldukça güvenilirdir ve nadiren arıza yapar. Ancak 2012 ve sonrasında üretilen Vaillant ecotec kombi kazan modellerinde gaz vanası arızası sık görülen bir durumdur.
Gaz vanası tamir edilemeyen bir parçadır, ancak hava/gaz oranı bu parça üzerinden ayarlanabilir.

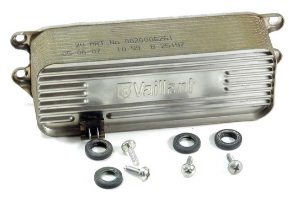

Plakalı Isı Değiştirici
Plakalı ısı eşanjörü, musluklardan akan sıcak suyu üretmekten sorumludur.
Vaillant ecotec kombi kazanlar, “dolaylı tasarım” olarak adlandırılan bir tasarıma sahiptir. Bu, iki ısı eşanjörü olduğu anlamına gelir. Birincil ısı eşanjörü, musluklardan gelen temiz içme suyunu, plakalı ısı eşanjörü olan ikincil bir ısı eşanjörü aracılığıyla dolaylı olarak ısıtır.
Plakalı ısı eşanjöründe sık görülen arızalar arasında, sıcak su sıcaklığının dalgalanmasına veya hiç çalışmamasına neden olan tıkanmalar yer alır. Arka taraftaki plakalı ısı eşanjörünün sızdırması nadir değildir, ancak bu doğrudan bu parçanın arızası değildir.
Genel olarak Vaillant plakalı ısı eşanjörleri arıza yapmaz ve oldukça güvenilirdir.
Plakalı ısı eşanjörü resmi olarak onarılabilir bir parça değildir, ancak tıkanmaları durumunda asit ile temizlenerek eski haline getirilebilirler.

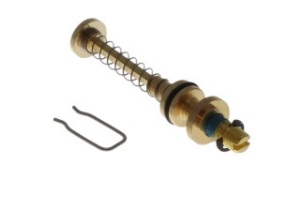

Otomatik Baypas
Otomatik Baypas aslında Yön Değiştirme Vanasının bir parçasıdır (bkz. 15). Yay ile çalışan ve basınç yayın kuvvetini aşacak kadar yükseldiğinde açılacak şekilde tasarlanmış basit bir vanadır.
Bu parça genellikle arıza yapmaz veya sorun çıkarmaz.
Baypas, merkezi ısıtma akışı kesildiğinde (örneğin kapalı bir bölge vanası nedeniyle) suyun doğrudan akış borusundan kazanın içindeki dönüş hattına geri akmasını sağlamak için vardır. Bu, pompayı korumak ve kazanın aşırı ısınmasını önlemek için tasarlanmıştır.
Otomatik baypas, tamir edilemeyen bir parçadır, ancak yayın gerilimi ayarlanabilir.

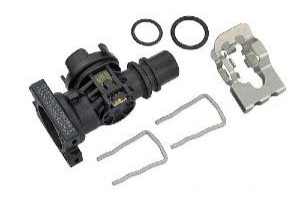

Su Sensörü
Vaillant’ın Aqua Sensor olarak adlandırmayı sevdiği bu sensör, esasen sıcak su musluğunun açık olup olmadığını tespit etmek üzere tasarlanmış bir akış anahtarı veya sensörüdür.
Vaillant ecotec kombi kazanlarda bu parça oldukça güvenilirdir ve arıza yapma olasılığı düşüktür, ancak sızıntı yapabilirler ki bu benim deneyimime göre nadirdir. Eğer bu parça musluğun çalıştığını algılayamazsa, sonuç olarak sıcak suyunuz olmaz.
Su sensörü tamir edilemeyen bir parçadır, ancak test edilebilir.

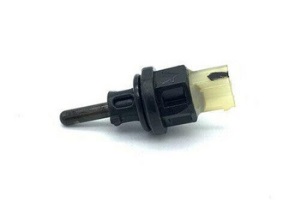

Termal Sigorta
Termal sigorta, Giannoni ve Sermeta ısı eşanjörlerinin tasarımına entegre edilmiş bir unsurdur.
Termal sigorta, genellikle bir zorlama olmadıkça arıza yapmaz.
Birincil Isı Eşanjörü belirli bir noktanın ötesinde aşırı ısınırsa, Termal Sigortayı devre dışı bırakabilir ve F.76 arıza kodunu göstermelidir.
Genellikle F.76 arızası kalıcıdır ve kombi çalışmaz, ancak sıfırlanabilen ve aralıklı olarak çalışabilen bazı Vaillant kombileri de gördüm.
F.76 arıza kodu genellikle ısı eşanjörünün aşırı ısınmasından kaynaklanır; bu durum ise ısı eşanjöründe tıkanıklıklar veya hava bulunması nedeniyle olabilir.
F.76 arıza kodunu görmek, yeni bir ısı eşanjörüne ihtiyacınız olduğu anlamına gelir; termal sigortanın kendisi değiştirilemez.
Termal sigorta tamir edilemeyen bir parçadır, ancak test edilebilir.

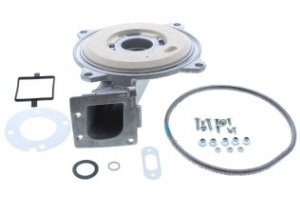

Brülör Kapağı
Brülör kapağı, birincil ısı eşanjörüne bağlanır. Brülör kapağı, hava/gaz karışımını yakılmak üzere brülöre taşıyan venturi’ye bağlıdır. Hava/gaz karışımı, fan vasıtasıyla brülöre üflenir.
Vaillant ecotec kazanlarındaki brülör kapağı genellikle sorun çıkarmaz veya arıza yapmaz, ANCAK birincil ısı eşanjörü ile brülör kapağı arasında sızdırmazlık sağlayan conta (G10) arızalanabilir ve arızalanmaktadır.
Vaillant ecoMAX kazanlarında ve ilk ecotec modellerinde, brülör contası zamanla arızalanmaya yatkın bir malzemeden yapılmıştı.
Bu contalar daha sonra grafit malzemeden yapılmış ve daha dayanıklı olan bir conta ile değiştirildi. Bunların arıza yapma olasılığı daha düşüktür.
Vaillant, G10 grafit brülör kapağı contasının en az beş yılda bir değiştirilmesini önermektedir.
Örneğin ısı eşanjörünü temizlemek için brülör kapağını conta değiştirmeden açmak mümkün değildir. Çünkü kapak açıldığında conta hasar görür.
Kombinizin brülör kapağı contası değiştirilmeden açılmışsa, bu durum kombi arızasına ve ciddi hasara yol açma riskini artırır.
Bazı Ecotec modellerinde, ana grafit contanın altında küçük bir kauçuk conta daha bulunur; bu conta da zamanla bozulur ve periyodik olarak değiştirilmesi gerekir. Benim deneyimime göre, bu kauçuk contalar bozulmaya ve sızıntı yapmaya başlamadan önce sadece 3-5 yıl dayanır.
Brülör kapağı tamir edilemeyen bir parçadır, ancak Vaillant’ın tavsiyelerine göre sızdırmazlık contası en az beş yılda bir değiştirilmelidir.

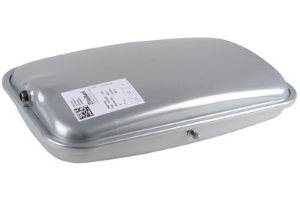

Genleşme Tankı
Genleşme tankı esasen içinde kauçuk bir diyafram bulunan bir kaptır. Diyafram, tipik olarak 0,75 ile 1 bar arasında bir basınca ayarlanacak şekilde tasarlanmıştır.
Genleşme tankında görülen tipik sorunlar arasında diyaframın düzleşmesi (basınç olmaması), diyaframın arızalanması (basıncı tutmaması) veya tank üzerindeki dikişin kopması sonucu sızıntı olması yer alır.
Merkezi ısıtmayı açtığınızda, sistemdeki su ısındıkça genleşir. Bu da genellikle bir yere gitmesi gereken fazladan bir su hacmi olduğu anlamına gelir.
Su, ısıtıldığında (100 santigrat derecenin altında) %4 oranında genleşir. Eğer merkezi ısıtma sisteminiz 100 litre su alıyorsa, kazanınız ısındığında fazladan 4 litre suya yer açmalıdır. Genleşme tankının görevi de budur.
Isıtma kapatılıp sistem tekrar soğuyana kadar genleşme bu ekstra hacmi karşılar. Ardından diyafram orijinal konumuna geri döner.
Genleşme tankının içindeki diyafram zamanla düzleşir, bu normaldir, tıpkı bir araba lastiği gibi. Eğer tankın diyaframının içindeki basınç periyodik olarak (örneğin bakım sırasında) yeniden doldurulmazsa, tüm basıncını kaybedecektir – bu kaçınılmazdır.
Genleşme tankı bakımı yapılabilen bir parçadır; iç diyaframın periyodik olarak yeniden basınçlandırılması gerekir. Kazan bakımı sırasında genleşme tankının bakımı yapmak mükemmel bir zamandır.

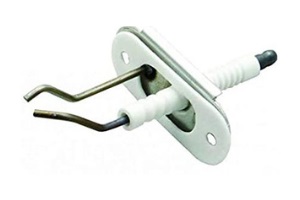

Kıvılcım Elektrodu
Vaillant ecotec kazanındaki ateşleme elektrodu, brülörü yakmaktan ve yanmanın gerçekleşip gerçekleşmediğini tespit etmekten sorumludur.
Kıvılcım elektrotunun kendisi genellikle arızalanmaz veya doğrudan herhangi bir soruna neden olmaz. Ancak elektrotu baskılı devre kartına bağlayan kablo zaman zaman arızalanabilir.
Kıvılcım elektrodu aslında iki iş yapar. İlk olarak, brülörü yakacak bir kıvılcım oluşturan yüksek voltajlı bir akım gönderir.
İkinci olarak, brülör yakıldıktan sonra, alev düzeltme işleminin bir parçası olarak kullanılan elektrottan düşük voltajlı bir alternatif akım geçirir; böylece kazan, brülörün yanıp yanmadığını anlayabilir.
Brülörden çıkan alev aslında elektriği iletir. Ayrıca elektrottan gelen alternatif akımı küçük bir doğru akıma dönüştürür ve bu akım daha sonra kazan şasisi üzerinden baskılı devre kartına geri akar. Kazan, brülörün yandığını bu şekilde anlar.
Kıvılcım elektrodu, temizlenebilen ve bakımı yapılabilen bir parçadır. Elektrot ile brülör kapağı arasındaki conta değiştirilebilir.

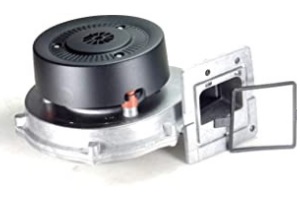

Fan
Vaillant kazanındaki fan, hava/gaz karışımını venturi’den ve brülörden geçirerek yakmak ve ısı üretmekten sorumludur.
2005-2012 yılları arasında üretilen çoğu Vaillant ecotec modelinde fan çok güvenilir bir bileşendir ve nadiren arıza yapar.
2012 ve sonrasındaki modellerde fan arızalanabiliyor ve arızalanıyor da.
Fan, tamir edilemeyen bir parçadır.

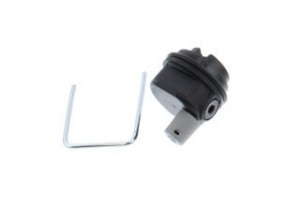

Otomatik Hava Tahliyesi
Otomatik Hava Tahliye Vanası, kazandan/sistemden havayı uzaklaştırmak için tasarlanmış bir hava gidericidir.
Otomobil havalandırma sistemi biraz hassas bir parçadır ve arızalanmaya yatkındır; bu da havalandırma yapmaması veya sızıntı yapması anlamına gelir. Bakım gerektiren bir parça olarak değerlendirilebilir.
Otomobil havalandırma sistemi, altında hava olduğunda aşağı inen küçük bir şamandıra yardımıyla çalışır ve havayı, yuvasından aşağı inen küçük bir pim etrafından dışarı atar.
Otomobil havalandırma ızgarası tamir edilemeyen bir parçadır. Eski modellerin bazıları temizlenebilirdi, ancak yeni plastik modeller için zaman harcamaya değmez.

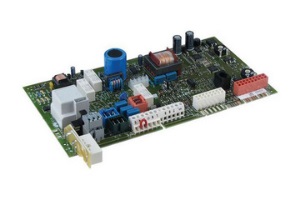

Baskılı Devre Kartı
Baskılı devre kartı (PCB), Vaillant kazanının (veya herhangi bir kazanın) ana kontrol ünitesi veya beynidir.
Vaillant ecotec kazanlarında PCB (baskılı devre kartı) çok sık arızalanan bir noktadır. Bu modellerden birine sahipseniz, kazanınızdaki bu parçayı bir noktada değiştirmeniz gerekme olasılığı yüksektir.
PCB arızası, 2005-2012 yılları arasında üretilen eski modellerde ve 2012’den sonra üretilen modellerde yaygındır.
PCB arızasıyla ilişkili yaygın hata kodları arasında F.27, F.61, F.62, F.63 ve hatta F.64 hata kodu yer almaktadır.
Yeni modellerde, ekranın aniden kararması ve daha sonra tekrar açılması, ancak kombiye tekrar talep geldiğinde tekrar kapanması alışılmadık bir durum değildir.
Ayrıca PCB arızasının F.75, F.28 ve hatta F.23 arıza kodları da dahil olmak üzere diğer aralıklı arıza kodlarına neden olduğunu da gördüm. Bu durum genellikle eski modellerde (2012 öncesi) meydana gelir.
Baskılı devre kartı, çeşitli ayarları ve parametreleri değiştirilebilse de, tamir edilemeyen bir bileşendir.

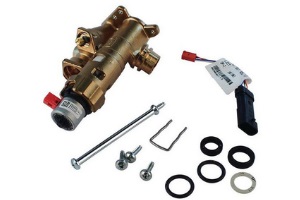

Yön değiştirme vanası
Dolaylı tasarıma sahip Vaillant kazanlardaki yön değiştirme vanası, sıcak su ve ısıtma arasında geçiş yapmaktan sorumludur.
Vaillant kombi kazanlarında yön değiştirme vanası çok sık rastlanan bir arıza noktasıdır. Çoğunlukla sızıntı yaparlar, sıkışabilirler ve vanayı çalıştıran motor arızalanabilir.
Ecotec kazanlarındaki yön değiştirme vanası, elektrik motoru vasıtasıyla ileri geri hareket eden bir “pim”li piston kullanır. Pim contası aşınabilir ve arızalanabilir, bu da sızıntıya neden olur.
Bence bu kötü bir tasarım. Worcester kazanlarında ve daha sonra Ideal Logic’te kullanılan “kürek” tasarımlı yön değiştirme vanası, bence çok daha iyi bir tasarım ve arıza olasılığı çok daha düşük.
Yön değiştirme vanası tamir edilemeyen bir parçadır. Vanadaki baypas ayarlanabilir. Pime biraz silikon gres sürmek, pimin serbestçe hareket etmesine ve sıkışmasını önlemeye yardımcı olabilir.

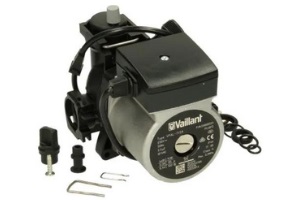

Pompa
Vaillant ecotec kazanlarındaki pompa, ısıyı birincil ısı eşanjöründen uzaklaştırarak ısıtma için akış borusuna veya sıcak su için plakalı ısı eşanjörüne dağıtmaktan sorumludur.
2005 ile 2010/2011 yılları arasında üretilen ilk modellerde, arızaya son derece yatkın olan WILO pompaları bulunuyordu. Bunların çoğu değiştirildi, ancak hala sorunsuz çalışan birçok WILO pompasına rastlıyorum.
Grundfos’un daha yeni modelleri çok daha güvenilir ve arıza yapma olasılıkları daha düşük. Benim deneyimime göre, bir Grundfos pompasının ortalama ömrü 10-15 yıl arasında değişiyor.
Bazı Grundfos pompalarının değiştirilmeye ihtiyaç duyulmadan önce 20 yılı aşkın süre çalıştığını gördüm.
Pompa, tamir edilemeyen bir parçadır. Ancak çoğu ecotec Plus modelinde pompa gücü test edilebilir ve pompa hızı değiştirilebilir.

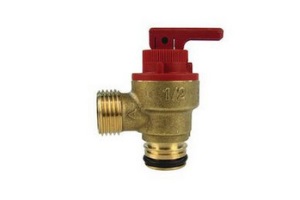

Basınç Tahliye Vanası
Vaillant ecotec kombi kazanındaki basınç tahliye vanası, kazan/sistem aşırı basınç altına girdiğinde basıncı bir miktar düşürmek için tasarlanmıştır.
Basınç tahliye vanaları, kışkırtılmadıkça genellikle arıza yapmazlar.
Damlayan bir basınç tahliye vanası genellikle genleşme tankı veya dolum devresi vanalarıyla (arıza veya yanlışlıkla açık bırakılması) ilgili sorunların bir belirtisidir.
Aşırı basınç, içten sızıntı yapan arızalı bir plakalı ısı eşanjöründen de kaynaklanabilir, ancak benim deneyimime göre bu Vaillant kazanlarında çok nadir görülen bir durumdur.
Basınç tahliye vanasından sızıntı olması, kazanın basınç kaybetmesine neden olur.
Basınç tahliye vanası tamir edilemeyen bir parçadır. Bazen temizlenip değiştirilebilirler, ancak çoğu zaman değiştirilmeleri daha mantıklıdır.
